Основные термины и параметры профессиональной радиосвязи

Профессиональная радиосвязь — это сложная техническая область, имеющая собственный язык и систему определений. Понимание ключевых терминов и параметров необходимо не только инженерам, но и руководителям предприятий, специалистам по безопасности и всем, кто принимает решения о выборе и эксплуатации систем радиосвязи. В этой статье мы разберем основные понятия, классификации и стандарты, которые формируют современную индустрию профессиональной подвижной радиосвязи.

1. Базовые понятия радиосвязи

Что такое радиосвязь?

Согласно государственному стандарту ГОСТ 24375-80, радиосвязь определяется как электросвязь, осуществляемая посредством радиоволн. Электросвязь — это любая передача информации на расстояние с помощью электромагнитных сигналов. Когда эти сигналы распространяются в пространстве без искусственных направляющих линий (кабелей, волноводов), мы имеем дело именно с радиосвязью.

• Радиоволны — это электромагнитные волны с частотами до 3 ГГц, распространяющиеся в свободном пространстве. Они характеризуются двумя взаимосвязанными параметрами:

1. Частотой (f) — количеством колебаний в секунду, измеряемым в герцах (Гц);
2. Длиной волны (λ) — расстоянием, которое волна проходит за один период колебания;

Эти параметры связаны фундаментальным соотношением: λ = c / f, где c — скорость света (приблизительно 300 000 км/с). Чем выше частота, тем короче длина волны.

• Классификация радиоволн

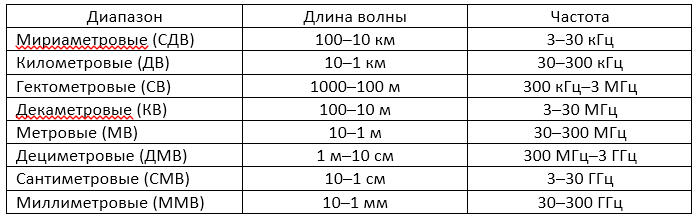

В профессиональной радиосвязи используется следующая классификация диапазонов:

• Электромагнитное поле и его характеристики:

• вектор напряженности электрического поля (Е);
• вектор электрической индукции (D);
• вектор напряженности магнитного поля (Н);
• вектор магнитной индукции (В);

• Вертикальную поляризацию — вектор направлен вертикально;
• Горизонтальную поляризацию — вектор направлен горизонтально;
• Круговую поляризацию — вектор вращается по кругу;

• Наземная радиосвязь — связь между радиостанциями, расположенными на поверхности Земли и в основной части земной атмосферы. Это наиболее распространенный тип в профессиональной подвижной связи;
• Космическая радиосвязь — связь с использованием космических радиостанций или спутников-ретрансляторов;
• Спутниковая связь — разновидность космической связи между земными станциями через спутники-ретрансляторы;
• Радиосвязь прямой видимости — связь на расстоянии прямой видимости между антеннами;
• Тропосферная радиосвязь — использующая рассеяние радиоволн в нижних слоях атмосферы (тропосфере);
• Ионосферная радиосвязь — основанная на отражении волн от ионосферы;
• Метеорная радиосвязь - радиосвязь, основанная на использовании отражения радиоволн от ионизированных следов метеоров;
• Радиорелейная связь - наземная радиосвязь, основанная на ретрансляции радиосигналов на дециметровых и более коротких радиоволнах;

• Симплексная радиосвязь — двусторонняя связь, при которой передача и прием осуществляются поочередно. Это наиболее распространенный режим в профессиональной радиосвязи. Различают:

1. Симплекс на одной частоте — прием и передача на одной частоте;
2. Симплекс на разных частотах — разные частоты для приема и передачи;

• Дуплексная радиосвязь — двусторонняя связь с одновременной передачей и приемом. Используется в сотовых сетях и транкинговых системах радиосвязи, требует разделения частот приема и передачи;
• Связь с ретрансляцией — передача сигнала через промежуточный пункт (ретранслятор), который принимает, усиливает и передает сигнал дальше. Это позволяет значительно расширить зону покрытия;

• Радиотелефонная связь — передача и прием речи;
• Радиотелеграфная связь — передача и прием дискретных сигналов (например, азбукой Морзе);
• Передача данных — обмен цифровой информацией;
• Радиовещание — передача информации широкой аудитории;

• При аналоговой передаче используется традиционная модуляция: амплитудная (AM), частотная (FM) или фазовая (PM). Однако с конца 80-х годов прошлого века начался активный переход на цифровые стандарты.
• Цифровая радиосвязь работает следующим образом: Речевая информация преобразуется в цифровой код с помощью аналогово-цифрового преобразователя (АЦП), цифровой сигнал (последовательность нулей и единиц) модулирует радиосигнал, на приемной стороне цифро-аналоговый преобразователь (ЦАП) восстанавливает исходную информацию

• Более эффективное использование частотного спектра;
• Лучшее качество голоса при слабом сигнале;
• Возможность шифрования и защиты информации;
• Интеграция голоса и данных;
• Более широкая функциональность;

• Мощность передатчика — один из ключевых параметров, определяющих дальность связи. В профессиональной радиосвязи используются передатчики различной мощности:

1. Портативные радиостанции (носимые) — обычно 1–5 Вт;
2. Автомобильные радиостанции — 10–50 Вт;
3. Базовые станции и ретрансляторы — до 100 Вт и выше;

• Чувствительность приемника - это способность приемника принимать слабые сигналы. Измеряется в микровольтах (мкВ) или децибелах (дБм). Чем выше чувствительность, тем слабее сигнал может быть успешно принят. Для профессиональной радиосвязи типичная чувствительность составляет 0,15–0,5 мкВ.
• Частотный диапазон — интервал частот, в котором может работать радиостанция. Профессиональные радиостанции обычно работают в диапазонах:

1. 136–174 МГц (VHF — Very High Frequency);
2. 400–470 МГц (UHF — Ultra High Frequency);
3. 746–870 МГц (для транкинговых систем);

• Шаг сетки частот — минимальный интервал между соседними каналами. В современных цифровых стандартах используются шаги 12,5 кГц и 6,25 кГц, что позволяет эффективно использовать частотный ресурс.
• Режимы работы:

1. Конвенциональный режим — простейшая форма организации связи, при которой абоненты работают на общем канале. Когда один говорит, остальные слушают. Это классический режим «рации».
2. Транкинговый режим — более сложная система с автоматическим распределением свободных каналов. Абоненты не закреплены за конкретной частотой — система сама находит свободный канал для каждого вызова . Это обеспечивает более эффективное использование частотного ресурса при большом количестве абонентов.

• DMR (Digital Mobile Radio)— открытый стандарт, разработанный Европейским институтом телекоммуникационных стандартов (ETSI) в 2005 году.

Ключевые особенности:

1. Использует технологию TDMA с разделением на 2 временных слота в канале 12,5 кГц;
2. Позволяет организовать два разговора на одной частоте;
3. Поддерживает как конвенциональный, так и транкинговый режимы;
4. Обеспечивает обратную совместимость с аналоговыми системами;

• Nexedge (NXDN)- стандарт, разработанный компаниями Kenwood и Icom, использует технологию FDMA с шириной канала 6,25 кГц.

Ключевые особенности:

1. Высокая эффективность использования спектра;
2. Высокая дальность связи;
3. Мягкое переключение каналов при движении абонента;
4. В 2017 году признан Международным союзом электросвязи (МСЭ-R);

• TETRA (Terrestrial Trunked Radio) — открытый стандарт цифровой транкинговой радиосвязи, также разработанный ETSI. Изначально назывался Trans-European Trunked Radio, но затем получил новую расшифровку.

Ключевые особенности:

1. Использует технологию TDMA с 4 временными слотами в канале 25 кГц;
2. Оптимизирован для работы в транкинговом режиме;
3. Поддерживает высокий уровень безопасности и шифрования;

• APCO 2 - стандарт, разработанный Ассоциацией официальных представителей служб связи органов общественной безопасности (APCO).

Ключевые особенности:

1. Предназначен для служб общественной безопасности (полиция, пожарные, скорая);
2. Работает в диапазонах 138–174, 406–512 или 746–869 МГц;
3. Основной метод доступа — частотный (FDMA), в фазе II добавлена поддержка TDMA;

• Развитие российских стандартов

1. Режим прямой конвенциональной связи;
2. Режим связи через ретранслятор;
3. Транкинговый режим связи;

1. Значительно увеличить радиус действия портативных радиостанций;
2. Обеспечить связь в сложных условиях (здания, тоннели, горы);
3. Создать зону покрытия на большой территории
